2019/09/29

SHIP LAUNCHING

Launching a ship is move the ship from the launch pad to water due to the gravity force of the ship on the incline. To launch a ship, it must be equipped with launching ways and sliding ways.
At the time the ship is being built, the ship is supported by supports such as keel blocks. If the ship will be launched, then the ship will be installed sliding ways that will glide over the launching ways.

The distance between the ground and the bottom of the ship must be sufficient to place the sliding ways and other launch equipment in place. Keel distance above the ground is about one and a half meters so that there is enough space to install the launching ways and launch equipment.

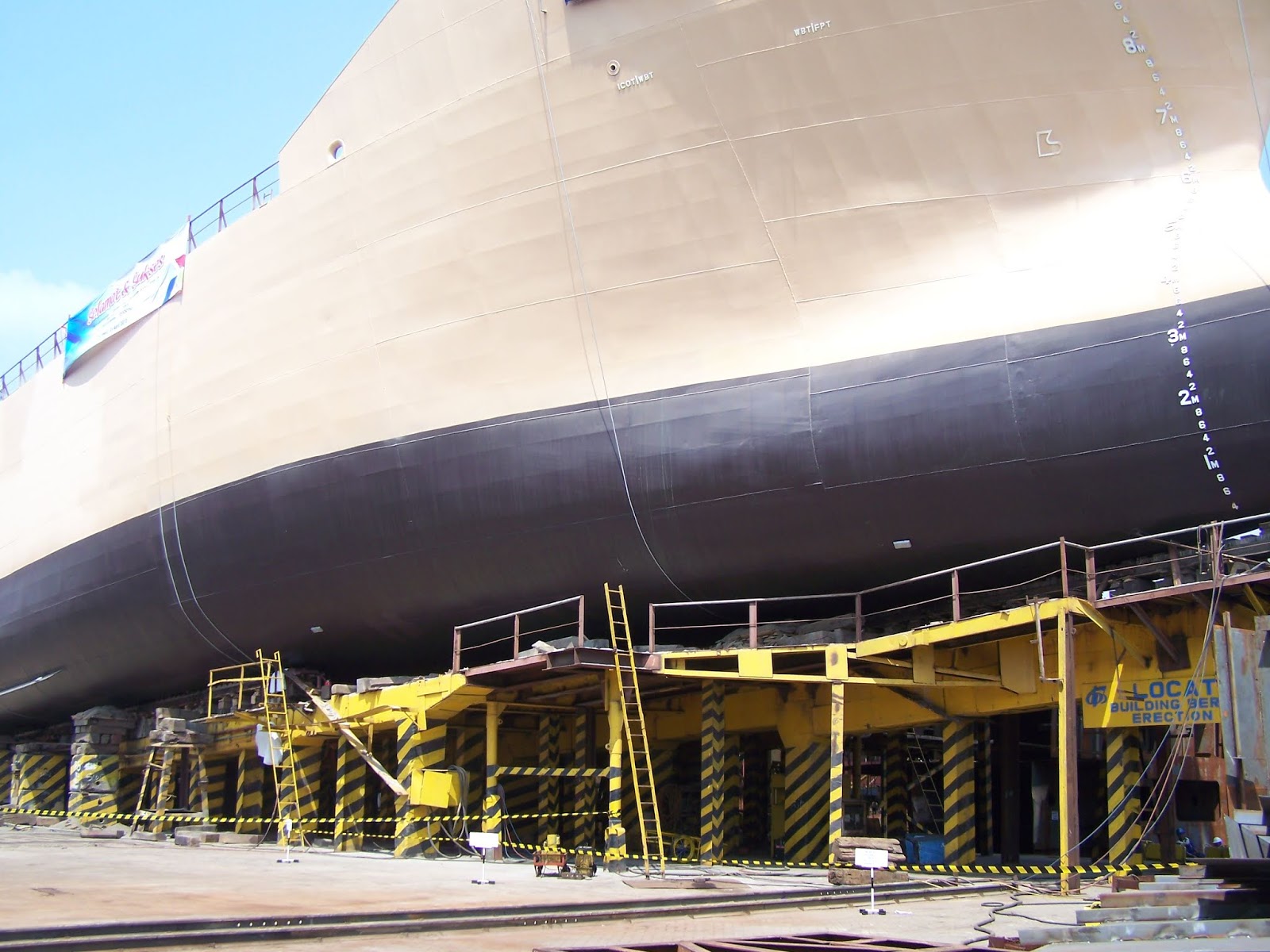

ship ready launching
Ship Ready for Launching
Ship launching can be divided into two types:
1. End launching
2. Side launching
In general, ships are launched by end launching, side launching are only used for certain conditions, for example on a river or canal.

For the end launching, the stern of the ship directed to the water so that the stern will be exposed to water first, this is to avoid the stern of the ship to hit the runway, and can reduce the speed of launch when the stern of the ship touches the water.

To reduce friction between sliding ways and launching ways, a lubricant consisting of a mixture of lime, soap, grease and paraffin is used.
The amount of resistance caused by this friction depends on:
1. Various kinds of lubricants
2. The average pressure of the sliding ways against the launching ways
3. Air temperature at launch
4. Launch speed

launching ways for ship launching
Launching Ways


CALCULATION OF SHIP LAUNCHING
The first step in calculating a ship launching is calculated the weight and center of gravity of the ship when it is launched. Because the ship was launched in unfinished conditions, the weight of the ship when launched is smaller than the weight of the ship after completion.
For this reason, the approach formula is used:
    P = C (Pb + Pm)
    P = Weight of ship when launched
    Pb = Ship Weight
    Pm = Ship Machinery Equipment Weight
    C = 0.85 for cargo ships, and 0.65 for passenger ships.

Read Another Article : Inclining Experiment

But the most appropriate calculation is the calculation of post by post, so that besides calculating the weight of the ship also calculates the longitudinal center of gravity and vertically center of gravity. The calculation of this weight is very important, because it is related to the calculation of tipping, stern lift, and trim of the ship when launching the ship.

Force at Ship Launching

From the picture shows that
    W Sin a> f. W cos a
    Sin a / cos a> f
    Tg a> f

So for small angles, where the value of sin a approaches zero (0) and the value of cos approaches 1, then the equation can be written a> f.
This means that to make ships move on their weight, the angle of the launch pad must be greater than the coefficient of friction of the lubricant used. If these conditions are unreachable, then to move the ship, it requires external impulse.

DANGER WHEN LAUNCHING OF THE SHIP
There are several critical conditions that need to be anticipated at the launch of the ship. The first danger is Tipping. Tipping is a condition when a hull has partially in the water and a partially of the hull has been released from the launch pad, but the moment of upward force of water is smaller than the moment of weight of the ship at launch. This can make the ship will continue to enter the water (can't float) or it can also happen the ship will break. To avoid this tipping, the steps taken are to extend the launch pad (under water), or by waiting until the tide, so that the water level can meet the requirements.


Video Ship Launching

The second danger from ship launching is dropping. Dropping is the condition when the bow of the ship hits the launch pad, after all the hulls have off the launch pad (launching ways). This happens when the ship has passed the launching ways but the water depth at the end of the runway is smaller than the height of the ship required to free floating.
To avoid this dropping, the steps taken are to extend the launch pad (under water), or by waiting until the tide, so that the water level can meet the requirements.

Video Ship Launching

2019/09/22

SHIP TYPE BASED ON THE PROPULSION SYSTEM

The ship has several types of propulsion; this is adjusted to the shipping area and also the purpose of the ship.
Ships are divided into 4 types based on their propulsion.

1. Ships with sails
Also called a sailing ship. The speed of this ship depends on the wind. It is often found on training ships and on cargo ships, but only on small vessels.

Sailing ship

2. Ships with paddle wheel drive
The principle of paddle wheel system is like using a paddle to push a boat. The paddle wheel is set on the left and right side of the ship and assisted by the engine when moving around. It is used in calm and shallow waters, usually in lakes and rivers as tourist boats and water rubbish collector.

Water Rubbish Collector

3. Ships with jet propulsion
The working system of the jet propulsion is that water is sucked through the channel in front of the ship, and then pushed towards the rear of the ship by using a pump to cause a water push. This system is often found on small boats made from fiberglass or stainless steel which has a high speed.

Speed Boat

4. Ships with propeller drive (propellers)
Propeller is very common propulsion used on various types of ships. Used in the cargo ship until the tug boat. The ship moves due to the spinning of the propeller mounted behind the hull, than giving rise to thrust.
Tanker Ship
Read Another Article : Ship Launching

JENIS KAPAL BERDASAR ALAT PENGGERAKNYA

Kapal memiliki beberapa jenis alat penggeraknya, hal ini disesuaikan dengan daerah pelayarannya dan juga kegunaan kapal tersebut.
Kapal dibedakan menjadi 4 jenis berdasar alat penggeraknya.

1. Kapal dengan alat penggerak Layar
Disebut juga kapal layar. Kecepatan kapal ini tergantung pada angin. Banyak dijumpai pada kapal-kapal latih dan pada kapal barang, tetapi hanya pada kapal kecil.

Kapal Layar

2. Kapal dengan alat penggerak paddle wheel
Sistem paddle wheel prinsipnya adalah seperti penggunaan dayung untuk mendorong kapal. Padle wheel dipasang dikiri dan kanan kapal dan bergerak berputar dibantu oleh mesin. Digunakan pada perairan yang tenang dan dangkal. Missal di danau dan sungai sebagai kapal wisata. Juga bisa digunakan sebagai kapal pembersih sampah.

Kapal Pembersih Sampah

3. Kapal dengan alat penggerak jet propulsion
Sistem kerja dari jet propulsion adalah air diisap melalui saluran di depan kapal, lalu didorong kea rah belakang kapal dengan menggunakan pompa hingga menimbulkan dorongan air. Sistem ini banyak dijumpai pada kapal boat kecil berbahan fiberglass atau stainless steel yang memiliki kecepatan tinggi.

Speed Boat

4. Kapal dengan penggerak propeller (baling-baling)
Propeller merupakan alat penggerak yang sangat umum digunakan pada berbagai jenis kapal. Mulai kapal kargo sampai kapal tunda. Kapal bergerak karena berputarnya propeller yang dipasang dibelakang badan kapal, sehingga menimbulkan daya dorong.

Kapal Tanker

2019/09/21

INCLINING EXPERIMENT

The Inclining experiment will be carried out to find out the weight of light ship, Height of Center of Gravity (VCG) and Length of Center of Gravity (LCG)

The Vessel should be completed in all respects as near to the light ship  condition as possible.
All tank should be empty and clean, or completely full. All tank, void space and bilges should be sounded and recorded prior to the experiment.

The vessel should be floating at even keel or with trim not more than 1% of LBP. The initial list (heeling)  should be less than 0.5 degree. If more trim is allowed, trimmed hydrostatic are to be used to analyzed the experiment result.
All personnel on board shall position themselves at ship’s centerline before the reading are taken and the number of personnel on board was kept to the minimum.

All mooring ropes are to be slackened during inclining experiment, especially when taking readings.
The total test weight used should be sufficient to provide a minimum inclination of 1 degree and maximum of 4 degree of heel.

The sample position of ballast concrete for inclining experiment :
  W1 Fr. 42 4.0 m of CL Starboard
  W2 Fr. 39 4.0 m of CL Portside
  W3 Fr. 36 4.0 m of CL Starboard
  W4 Fr. 33 4.0 m of CL Portside

Inclining Experiment Plan
Inclining Experiment Plan

Two (2) pendulum will be used to allow identification of bad readings at any one pendulum station. One (1) pendulum at forward, and one (1) pendulum at after of ship.
Eight (8) weight movement will be executed along inclining experiment.

Inclining Experiment pendulum record sheet
Pendulum Record Sheet
Read Another Article : Ship Launching

RECORDED DATA
       1.Draft of the ship such as after draft and fore draft (Port and Starboard).
       2.Length of Pendulum.
       3.Pendulum deflection for each weight movement.
       4.Weight to be added and weight to be deducted.
       5.Density of seawater.


THE FORMULA FOR CALCULATION OF INCLINING EXPERIMENT

inclining experiment formula


     where :
W = Shifted Weight in Tones
d = Transvere Spread in meters
D = Diplacement as Inclined
O = Angle of heeling on inclining experiment in degree
GM = Metacenter of Gravity in meters


TOOLS OF MEASUREMENT

Inclining Experiment tools


      Note:
O = x / L
x = Measure from letter of graphic
L = Pendulum Length
A = Basin
B = Pendulum
C = Rope of Pendulum
D = Oil
E = Letter of graphic

Inclining Experiment Shifting Movement

Shifting Movement



NOTE :
Kami menawarkan jasa pelaksanaan Inclining Experiment, mulai pembuatan Inclining Procedure, Pelaksanaan Inclining Test, Pembuatan Perhitungan Inclining Experiment Report. Silahkan tulis email di comment.

2019/09/11

LIMA (5) TEMPAT WISATA MURAH MERIAH DI PACET


Berikut kami siapkan data lima (5) tempat wisata murah meriah di pacet, kami telah siapkan informasi terbaru mengenai lima (5) tempat wisata murah meriah di pacet dan sekitarnya.
Antara lain :


1. PARIMAS WATERPARK PACET
Parimas Waterpark Pacet berada persis di jalan setelah pintu masuk kecamatan Pacet yang merupakan kawasan wisata pacet yaitu Jl. Mojosari – Pacet No. Km 10, Dusun Wonosari, Desa. Warugunung, Pacet, Mojokerto, Jawa Timur 61374. Jadi jika anda dari arah Mojosari akan naik ke Pacet selepas pertigaan pom bensin desa Pandan anda tinggal naik sedikit sekitar 100 meter di kiri jalan anda sudah sampai di lokasi Parimas Pacet.
Untuk akses jalan menuju lokasi parimas juga terbilang sangat gampang dan terjangkau dari mana saja. Jika anda dari kota Surabaya hanya membutuhkan waktu lebih kurang 1,5 – 2 Jam untuk sampai ke lokasi ini. Apalagi parimas waterpark ini posisinya masih dibawah sebelum wisata pacet mini park, jadi semisal anda bersama rombongan jumlah besarpun dengan kendaraan besarpun tidak perlu kawatir menemui jalan tanjakan.
Untuk saat ini parimas waterpark pacet menetapkan harga tiket masuk Rp 20.000,-/orang. Dengan cuma 20 ribu rupiah anda sudah bisa menikmati wahana kolam renang dengan 5 seluncuran, kolam arus, kolam semi-olympic  serta view Gunung Penanggungan yang indah disaat cuaca cerah.
Fasilitas yang ada di Parimas Waterpark Pacet diantaranya : Parimas Pool, Baby Shark Pool, Kura-Kura River, Bluefish Pool, Menara Parimas, Parimas Park, Outbound Area, Camping Ground, Flying Fox, Highrope Mini, Aula, dan Restoran.


2. PACET MINI PARK
Saat kita melakukan perjalanan dari Arah krian melewati Mojosari dan akan naik ke pacet, pada kilometer 55 tepatnya di Ds. Warugunung yaitu desa yang jaraknya sekitar 1 km diatas pertigaan pom bensin Pandan Arum pada posisi kanan jalan akan kita jumpai sebuah tempat wisata di pacet yang pintu gerbangnya bertengger patung iguana berwarna hijau dengan dikelilingi semak belukar, kemudian di sampingnya juga berderet beberapa patung burung yang indah.
Itulah tempat wisata bernama Pacet Mini Park, sebuah wahana rekreasi keluarga yang menyediakan tempat rekreasi, lesehan/restoran, gedung pertemuan, pendopo, aula, wahana permainan (kolam renang, ATV, rumah balon, terapi ikan, spot selfie, kereta mini, dan flying fox).
Berdiri diatas tanah seluas lebih kurang 5 hektar, mulai beroperasi pada awal tahun 2008 dan sampai saat ini 2019 sudah genap 11 tahun usia pacet mini park. Mengusung sebuah motto keren “Have A Fun Time In Our Place” membuat pacet mini park ini ingin menjadi sebuah tempat yang memberikan kebahagiaan bagi siapapun yang berkunjung kesana.
Pacet mini park ini buka setiap hari mulai jam 08.00 – 17.00 kecuali hari jumat tutup karena libur. Untuk tiket masuk saat ini Rp. 10.000,-/tiket dan permainan-permainan yang lain bisa beli on the spot.


3. PETIK STRAWBERY PADUSAN PACET
Wisata petik strawberry ini berada di Jl. raya air panas pacet, jika kita sedang menuju lokasi pemandian air panas, maka kita akan ketemu lokasi ini di jalan tanjakan sebelah kiri jalan. Sebelum masuk Desa Padusan, Pacet.
Sebetulnya anda bisa membuat kebun strawberry sendiri dirumah, tetapi mungkin butuh biaya yang lumayan untuk membeli benih dan juga butuh perawatan extra. jadi, baiknya kesini aja dengan hanya membeli tiket masuk Rp 10.000,- anda sudah dapat akses masuk kebun strawberry dan bebas memanen buah tersebut. Dengan catatan  sebelum dibawa pulang ditimbang dulu ya, nanti ada harga setiap kg nya. Harga terbaru untuk tiap kg strawberry segar ini adalah Rp.80rb.
Wisata petik strawberry ini juga bisa memberikan nilai edukasi bagi putra-putri anda, mengenalkan tentang tanaman buah dan mengajaknya untuk suka dengan buah-buahan adalah cara awal untuk menyiapkan kebutuhan asupan gizi dan vitamin mereka.
Sudah tentu anak anda senang sekali jika sudah membawa keranjang kecil, dilepas di kebun dan melakukan perburuan buah strawberry yang harum dan berwarna merah itu. Pada musim-musim panen wisata strawberry selalu ramai dipadati pengunjung baik pengunjung umum maupun rombongan sekolah.


4. TAMAN KELINCI PADUSAN PACET
Lokasi dari Taman Kelinci Pacet ini berada di belakang petik strawberry dan secara kepemilikan masih menjadi satu. Tidak harus jauh-jauh ke wisata Batu untuk bisa menikmati lembutnya belaian bulu kelinci  ini karena di pacet juga sudah ada.
Jika anda ingin melihat puluhan kelinci berkeliaran bahkan anak-anak anda bisa dengan bebas memegangnya, memberinya makan wortel sampai dengan berfoto ria dengan bermacam-macam jenis kelinci seperti anggora, lion head, dutch dan masih banyak lagi. Unik dan keren, anda perlu sesekali berkunjung bersama anak-anak kesini.
Harga tiket masuk taman kelinci pacet ini Rp 10.000,-/tiket, dengan membeli tiket masuk anda juga mendapatkan 1 ikat wortel untuk memberi makan kelinci di dalamnya. Selain memberi makan dan berfoto bersama kelinci disana juga sudah di siapkan bermcam-macam kelinci yang siap jual, jika anda tertarik ingin memeliharanya bisa juga anda beli disana.


5. WISATA AIR BALEKAMBANG GONDANG
Lokasi wisata air balekambang tepatnya berada di desa Padi kecamatan Gondang, walaupun berada di area Gondang tetapi terkenalnya adalah wisata balekambang pacet. Karena posisinya yang berbatasan dengan Pacet dan sangat dekat dengan tempat wisata Pacet lainnya.
Tempat wisata ini mengandalkan fitur kolam renang yang asri di kelilingi pepohonan rindang membuat anda nyaman ketika berenang disana. Sudah mulai beroperasional sejak tahun 2014, sampai saat ini wisata air balekambang gondang ini tetap ramai pengunjung yang datang setiap akhir pekan.
Untuk anda yang sedang mencari wisata kolam renang dengan harga tiket yang terbilang cukup murah cocok datang kesini, dengan hanya Rp 15.000,- anda sudah mendapatkan tiket masuk dan kolam renang serta bebas menikmati fasilitas non charge yang ada di wisata tersebut.
Selain kolam renang juga ada wahana-wahana lain seperti kereta mini dan ATV. Bahkan akhir-akhir ini wisata balekambang gondang kerap kali menjadi tujuan wisata beberapa sekolah, khususnya TK maupun SD untuk belajar melalui program outbound wisata edukasi disana.
Di tempat wisata ini, anda diperbolehkan membawa makanan dari luar dengan catatan turut serta menjaga kebersihan dan membuang sampah pada tempatnya. Tetapi didalam lokasi wisata ini juga tersedia beberapa warung kopi, makanan dan snack untuk melengkapi kenyamanan anda berekreasi.
Ternyata untuk berwisata bersama keluarga, tidak selalu membutuhkan biaya yang besar, dengan harga tiket berkisar antara 10rb sampai 15rb rupiah, anda bisa bersenang-senang bersama seluruh keluarga.
Selamat menikmati lima (5) obyek wisata yang murah meriah di Pacet……..

PERHITUNGAN LAUNCHING PELUNCURAN KAPAL

 Launching (peluncuran) kapal adalah proses menurunkan kapal dari landasan peluncur ke air yang disebabkan oleh gaya berat kapal pada bidang...
